Startmotor verwijderen bij een M102 motor

Berichtdoor Wim123 » 09 nov 2011, 19:02

Hallo,
Mijn startmotor weigerde af en toe en dat kwam door een versleten start relais. Dus dat werd uitbouwen van de startmotor.

Als eerste de accu kabels losmaken van de accu om vuurwerk te voorkomen.....
Bijlagen

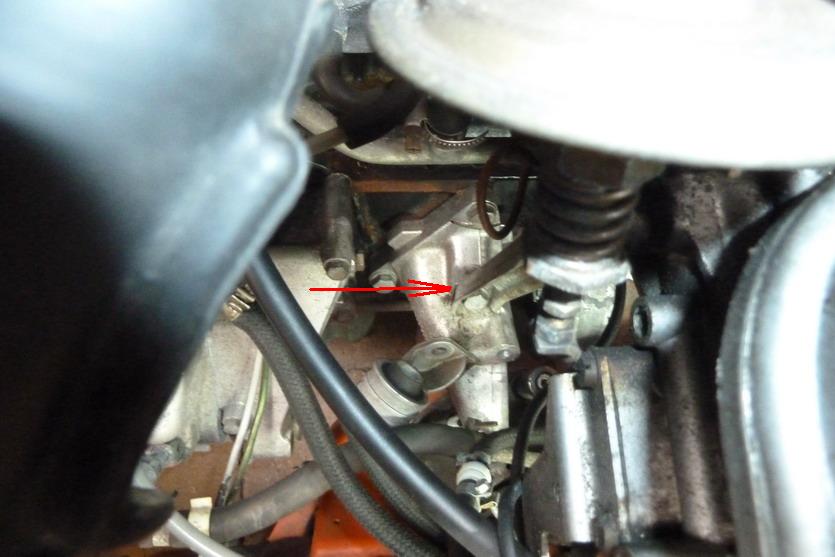

....dan de trillingsdemper los maken en naar beneden drukken.
De bout waarmee de trillingsdemper beugel vast zit verwijderen zodat deze kan worden gekanteld om een paspennetje.

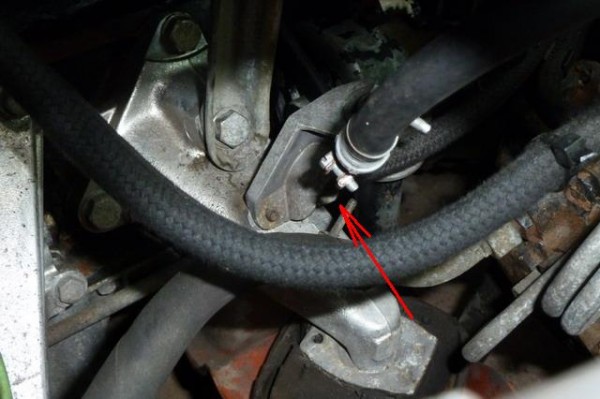

De beugel, waarmee de carburateur wordt ondersteund, verwijderen.

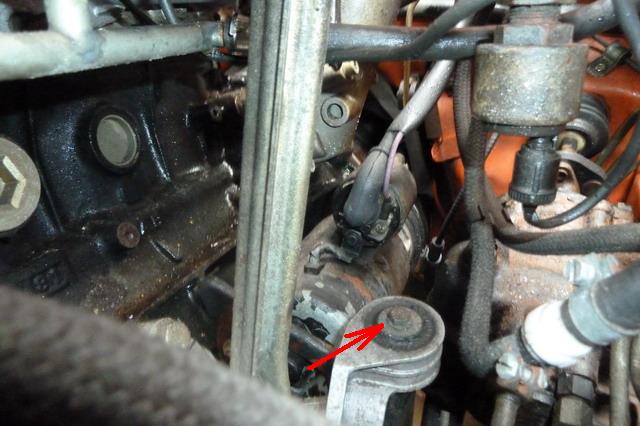

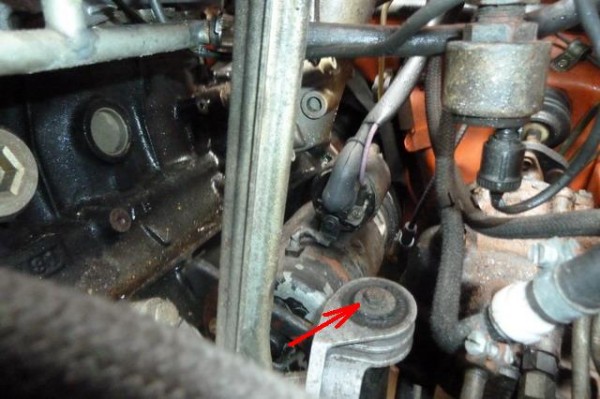

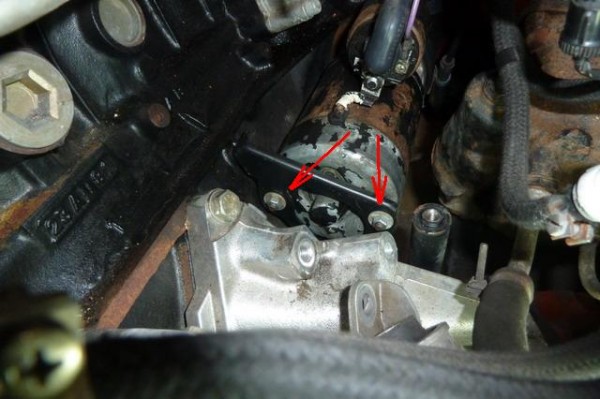

De 2 moeren aan de achterkant van de startmotor los maken.

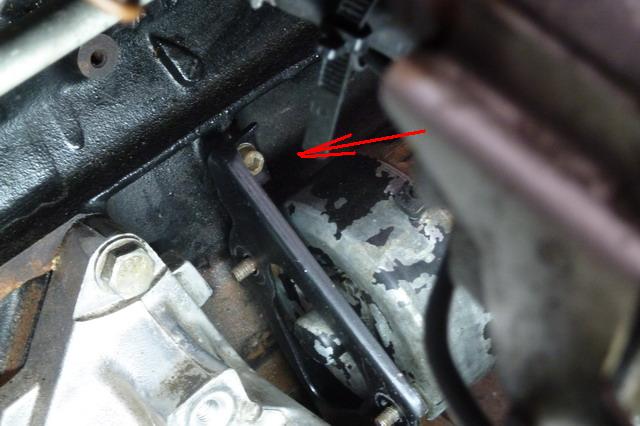

De beugel losmaken en verwijderen; deze zit vast met 2 inbusboutjes.

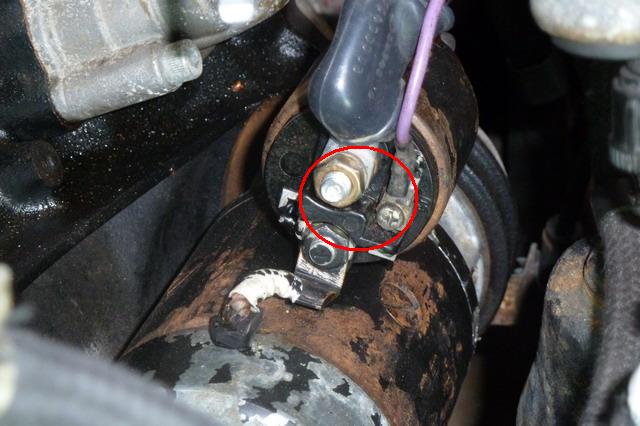

De bekabeling los maken van het startrelais.

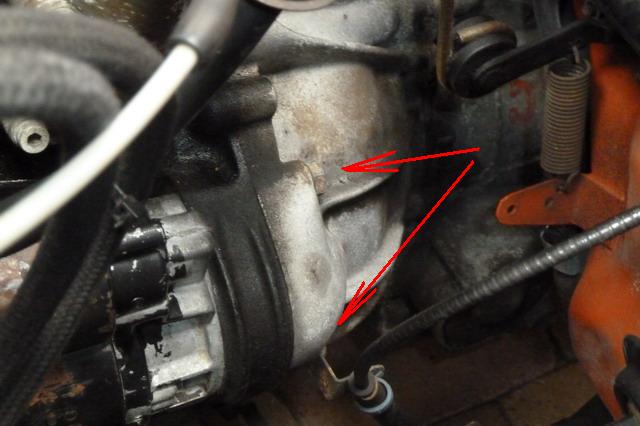

Rest nog de 2 bouten verwijderen die door het koppelingshuis zitten en dan de startmotor naar boven wegnemen.

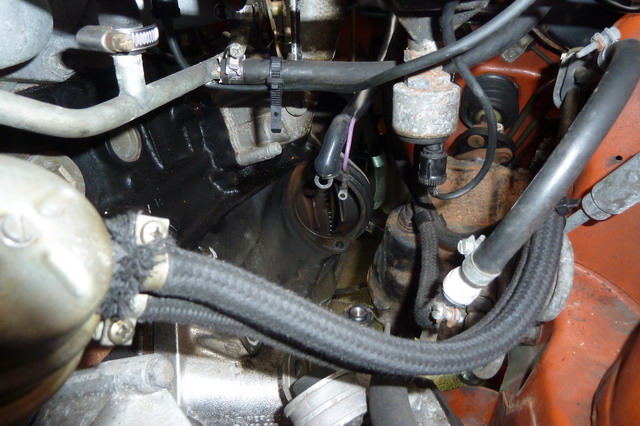

De startmotor verwijderd; monteren in omgekeerde volgorde.

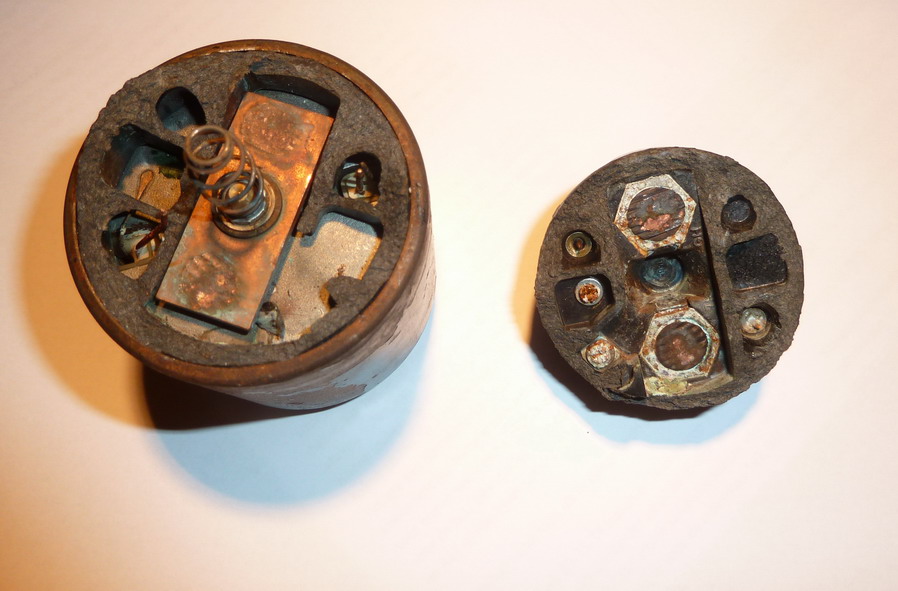

En zie hoe de binnenkant van het start relais er uit zag! Je kan dat alleen zien als je hem open breekt.
Wim123

Omhoog

Re: Startmotor verwijderen bij een M102 motor

Berichtdoor Bogent » 10 nov 2011, 09:53

Dat zijn reportages waar we wat aan hebben. :)
Bogent

Omhoog

Re: Startmotor verwijderen bij een M102 motor

Berichtdoor 280E1983 » 10 nov 2011, 11:27

Mooi werk Wim! Heb je een nieuwe of een goede gebruikte vervanger voor het relais gebruikt? Of ook de complete startmotor?
Avatar gebruiker
280E1983
Gold Boarder
Gold Boarder

Berichten: 294
Geregistreerd: 15 feb 2011, 11:03
Woonplaats: Texel
Roepnaam:
Type wagen: 280E
Bouwjaar: 1971
Automaat: Ja
LPG: Nee
Omhoog

Re: Startmotor verwijderen bij een M102 motor

Berichtdoor Wim123 » 11 nov 2011, 00:33

Leon,

Bij een Bosch Service Centrum is er een spiksplinternieuwe op gezet voor 34 euro en hij werkt weer fantastisch.
